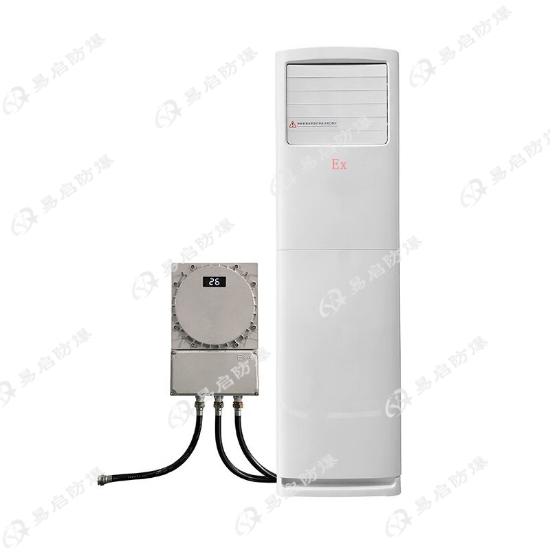

立柜式防爆空调

立柜式防爆空调

——“落地即开工”的大风量工业级防爆冷/热站

大功率、大风量、全正面维护的落地柜机，专为 1 区、2 区大空间危险场所提供 5 ~ 28 kW 冷量的一站式安全温控方案。

一、产品定位

将防爆压缩机、大口径风机、铜管铝翅换热器、防爆电控、正压或隔爆安全系统整合为**落地柜体，无需室外机即可直接向危险区域输送冷/热风；也可作为室外型分体柜机，与室内末端（风道、百叶、防爆风机盘管）组合，满足 30 ~ 200 m² 的装置厂房、分析小屋群、海上平台模块等大负荷场景。

二、核心优势

1. 权威多重防爆

   • 整机标志：Ex d e(ib) mb px IIC T4 Gb / DIP A21 TA T130 ℃

   • 隔爆外壳＋增安接线＋本安控制＋可选正压吹扫，四重保护确保大电流、大功率元件零火花外逸。

2. 大风量、大冷量

   • 5/7.5/12/16/20/28 kW 六档冷量，风量 1000 ~ 6000 m³/h；

   • 离心风机 + 大斜率蒸发器，送风距离 15 m，可接 2 ~ 4 个防爆百叶风口。

3. 全正面维护

   • 前开门双铰链，电控、压缩机、风机、过滤器均可正面拆换；

   • 模块化抽屉式过滤器，≤ 3 min 完成更换，无需停机。

4. 全工况运行

   • -40 ℃ ~ +60 ℃ 环温，选配曲轴加热、喷液冷却、低温级联系统；

   • 三防涂层（C5-M）+ 不锈钢 304 外壳，盐雾、硫化氢、氯气环境长期运行。

5. 智能控制

   • 7 寸本安触摸屏，实时显示温度、压力、电流、滤网压差；

   • RS485 / Ethernet / 4G，支持 Modbus-RTU、OPC UA、MQTT 协议，可接入 DCS、SCADA、云平台；

   • **密码权限、事件记录 ≥ 10 万条，满足 21 CFR Part 11 审计追踪需求。

三、技术规格（典型型号 BL-20ExL）

| 项目 | 参数 |

|---|---|

| 制冷量 | 20 kW |

| 制热量 | 21 kW（热泵）+ 6 kW 电辅热（可选） |

| 风量 | 4500 m³/h（三速可调） |

| 机外静压 | 150 Pa（可定制 300 Pa） |

| 电源 | 380 V ～ 50 Hz 3Ph |

| 额定输入功率 | 7.8 kW |

| 防爆等级 | Ex d e(ib) mb px IIC T4 Gb |

| 防护等级 | IP65（整机） |

| 外形尺寸 | 1200 × 600 × 1950 mm（宽 × 深 × 高） |

| 重量 | 380 kg |

| 过滤器 | G4 + F7 抽屉式，压差** |

| 噪声 | ≤ 65 dB(A) @ 1 m |

四、安装与布局

• 室内型：直接落地，四角膨胀螺栓固定，顶部或背部法兰对接风道/百叶。

• 室外型：分体落地，室内机通过防爆铜管、电缆与室外冷凝机组连接；可选防雨棚、防盐雾百叶。

• 防爆风管：标配铝镁合金螺旋风管 + 防静电内衬，法兰跨接接地。

五、可选功能

• 正压通风/补新风模块，10 % ~ 30 % 新风量，稀释可燃气体；

• 冗余双压缩机，故障自动切换，全年不停机；

• 化学过滤段（活性炭/分子筛），去除 H₂S、SO₂、Cl₂ 等腐蚀性气体；

• 船级社 CCS / ABS、ATEX / IECEx、CUTR 多国认证；

• 不锈钢 316L 全壳体，耐强腐蚀、耐低温脆化。

六、典型应用

• 石化：重整、芳构化、加氢装置的大开间配电间、DCS 机柜间

• LNG：液化、接收站的中控楼、 ESD 阀组间

• 煤化工：煤气化、甲醇合成装置压缩机厂房

• 海上平台：钻台、泥浆泵舱、生活模块集中空调

• 军工：**装配间、固体火箭发动机测试厂房

七、服务与认证

• 出厂整机 F.A.T + 现场调试 S.A.T，提供防爆合格证、CCC、ATEX、IECEx、船级社（可选）全套文件；

• 7×24 h 远程诊断，48 h 现场服务，10 年备件供应；

• 模块化设计，压缩机、风机、电控三大模块可现场 30 min 完成更换。

立柜式防爆空调把“工业大功率”与“防爆安全”装进一个可落地的柜子里，真正做到“插电、接风、开机”，为大空间危险环境提供持续、可靠、易维护的冷暖保障。
