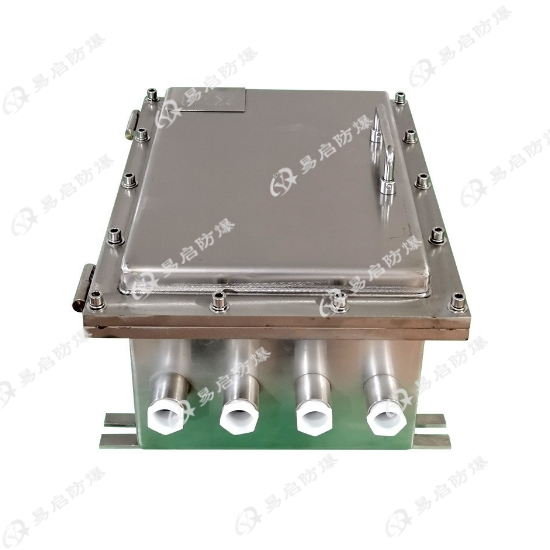

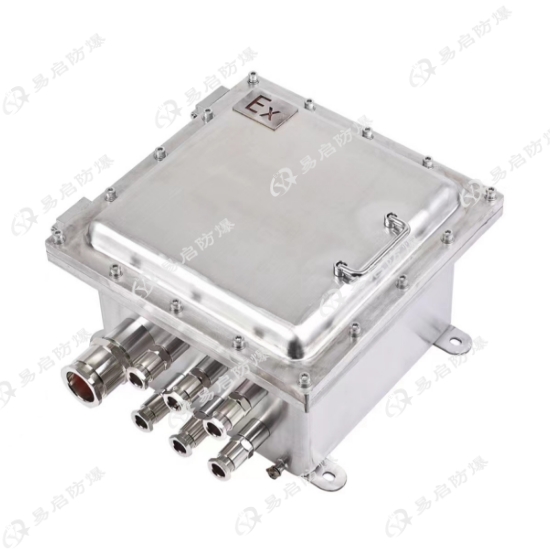

防爆接线箱

防爆接线箱

——“小盒子，大安全”，危险区电缆连接与分线的**道防线

隔爆、增安、防腐、防水四重保护，一盒搞定 1 区、2 区及粉尘 20/21/22 区所有电气接线、分线、转接需求。

一、产品定义

防爆接线箱（Explosion-proof Junction Box）是专为在**性气体或粉尘环境中进行电缆连接、分线、转接及端子排布而设计的密封箱体。它通过隔爆、增安、本质安全等复合防爆技术，确保内部可能产生的电火花或高温不会引燃外部危险介质，为工业现场的照明、仪表、动力及控制系统提供安全、可靠的电气节点。

二、核心结构与防爆原理

1. 多重防爆型式

   • 隔爆型 Ex d：主腔可承受内部**压力，火焰通过精密隔爆面冷却逸出，无法点燃外部气体。

   • 增安型 Ex e：对内部元件进行额外加固与绝缘，降低火花及温升风险。

   • 复合型 Ex de：隔爆主腔 + 增安接线腔，满足更高安全等级。

2. **度壳体

   • 材质：ZL102 压铸铝合金（标配），可选 304/316L 不锈钢或工程塑料。

   • 防护：IP54/IP65/IP66，WF2 防腐，盐雾 1000 h 无红锈。

   • 结构：凹凸止口 + 硅橡胶密封条，确保防水防尘，开盖即可维护。

3. 内部配置

   • 端子：螺旋自锁式铜端子，规格 2.5 mm²~240 mm²，可增配接地/零排。

   • 导轨：标准 35 mm DIN 导轨，可安装小型断路器、熔断器、隔离栅。

   • 布线：预留电缆格兰孔 G1/2″~G3″，配黄铜镀镍 Ex d 电缆接头，铠装/非铠装通用。

三、技术规格（典型型号 BJX-20Ex）

| 项目 | 参数 |

|---|---|

| 防爆标志 | Ex d e IIC T6 Gb / Ex tD A21 IP65 T130 ℃ |

| 额定电压 | AC 220/380/415/660 V；DC 24/110/220 V |

| 额定电流 | ≤ 400 A |

| 防护等级 | IP65（标配）/ IP66（可选） |

| 材质 | 铝合金 / 不锈钢 / 工程塑料 |

| 进出线口 | 4~12 孔，螺纹 G1/2″~G2″ |

| 端子数 | 4、6、8、12、18、24、36、48 位（可定制） |

| 重量 | 3~15 kg（视规格） |

四、功能扩展

• 内置隔离开关、熔断器、SPD 防雷模块；

• 可加装 Ex e 增安型防爆插座或防爆呼吸阀，平衡内外压差；

• 阴极保护专用型：连接牺牲阳极、参比电极，用于油气管道；

• 低温型 -50 ℃ 硅橡胶密封圈，高温型 +120 ℃ 氟橡胶密封圈。

五、典型应用场景

• 石油化工：罐区、泵棚、压缩机站、阀室电缆转接；

• 天然气：长输管线阀室、站场放散管阴极保护接线；

• 煤化工：合成塔、煤气化框架照明及仪表分线；

• 制药&涂料：粉尘车间、溶剂库动力与信号集中分线；

• 煤矿&隧道：井下照明、瓦斯监控、皮带机控制回路；

• 军工&**：**库、发射井测试电缆转接。

六、安装与维护

1. 安装步骤

   ① 墙体或支架打孔 → ② 穿电缆 → ③ 套防爆格兰 → ④ 紧固端子 → ⑤ 合盖通电。

2. 维护周期

   • 季度：检查密封圈、紧固件、接地连续性；

   • 年度：清理隔爆面、更换老化密封条、复测绝缘电阻。

七、认证与服务

• 防爆合格证、CCC、ATEX、IECEx、船级社 CCS 全套文件；

• 支持 OEM 开孔、喷涂、丝印定制，24 h 出图；

• 7×24 h 远程技术支持，48 h 现场响应，10 年备件保障。

防爆接线箱把“危险的电缆节点”装进“安全的小黑盒”，让复杂现场的每一次接线、每一次检修都安心、合规、**。
