隔爆型防爆小屋

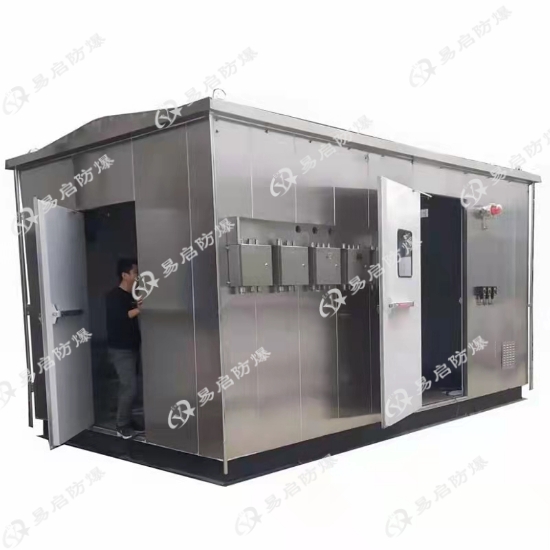

隔爆型防爆小屋  ——“把危险关进门里”的工业级可移动安全堡垒

Ex d IIC T4 Gb 认证，90 min 耐火极限，2 – 10 m 模块化拼装，为 1 区、2 区、21/22 区提供“拎包即用”的监控、分析、指挥或配电空间。

一、产品定义

隔爆型防爆小屋（Explosion-proof Shelter）是一种以“隔爆外壳”为核心原理的预制式钢结构建筑。它把潜在的**源（配电柜、分析仪、PLC 等）整体装入能承受内部**压力而不损坏的**度壳体内，并通过隔爆接合面将火焰和高温气体冷却到安全温度后外逸，从而保护外部危险环境。

二、设计标准

• 防爆标志：Ex d e IIC T4 Gb / Ex tD A21 IP65 T80 ℃

• 设计规范：GB 3836.1-2021、GB 3836.2-2021、GB 50058、IEC 60079-0/-1/-2、API 500

• 耐火等级：90 min（可定制 120 min）

• 防护等级：IP65（可选 IP66）

• 抗爆压力：≥ 1.0 MPa（经第三方 CNAS 实验验证）

三、核心结构

| 模块 | 说明 |

|---|---|

| 主体骨架 | 10#–20# 槽钢焊接框架，整体吊环，叉车孔 |

| 墙体 | 外板 2 mm 304/碳钢喷塑，中间 100 mm 阻燃岩棉，内板镀锌冲孔板 |

| 屋顶 | 4 % 单坡/双坡，防雨檐 + 泄压口，可选防爆空调室外机平台 |

| 地板 | 3 mm 花纹防滑钢板，防静电接地铜排 |

| 门 | 单/双开隔爆门，外开逃生锁 + 防爆观察窗 |

| 窗 | 双层防爆玻璃，内置百叶，可加装遮阳帘 |

四、功能配置（可按需增减）

• 配电：防爆配电柜、UPS、ATS、母线槽，电流至 630 A

• 环境：防爆空调、**机、新风过滤（99 % PM2.5）

• 监控：可燃/有**体探头、温湿度、烟感、声光**

• 通讯：防爆电话、5G 路由、光纤终端盒

• 消防：七氟丙烷/干粉自动灭火系统，手动启动按钮

• 照明：LED 防爆灯 + 应急灯，照度 ≥ 300 lx

五、技术参数（标准 3 m×2.5 m×2.7 m 单元）

| 项目 | 数值 |

|---|---|

| 外形尺寸 | 3000×2500×2700 mm（可 2–10 m 任意组合） |

| 室内净高 | 2.3 m |

| 抗风压 | 1.5 kN/m²（12 级台风） |

| 工作温度 | -40 ℃ ~ +60 ℃ |

| 相对湿度 | ≤ 95 %RH |

| 重量 | 3.5 t（含内部设备） |

| 吊装方式 | 四点吊耳，叉车双孔 |

六、典型应用场景

• 石油化工：炼油、加氢、裂化装置在线色谱/质谱分析室

• 天然气：长输管线阀室、LNG 接收站远程监控站

• 制药：原料药车间 VOCs/COD 在线监测小屋

• 电力：GIS 室、变电站防爆配电间

• 军工：**库、推进剂厂房应急指挥室

• 海上平台：钻台、生活楼、应急避难舱

七、安装与运维

1. 安装：工厂预装 → 公路/海运 → 现场吊放 → 接电通气 → 2 小时调试完成

2. 验收：第三方防爆检测 + 消防备案****

3. 运维：每季度检查隔爆面、密封条；年度校准传感器、灭火系统

八、认证与服务

• 防爆合格证、消防型式检验、CE、ATEX、IECEx 全套文件

• 7×24 h 远程诊断，48 h 现场响应，10 年结构质保

隔爆型防爆小屋用一只“会呼吸的钢铁盒子”把**危险区变成安全操作间——吊装到位即可工作，是工业现场*可靠、*灵活的“移动安全堡垒”。
